C. スピードコントローラ

印加時間は5分、印加電圧は500V間隔で上げ1kVまで試験した。

電源はDC24Vであるため、信号線についてのみ試験を行なった。

試験条件を表23に示す。

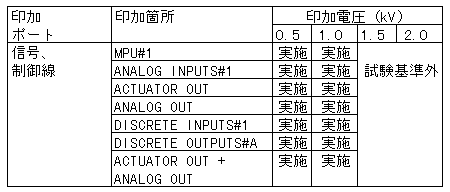

表23 スピードコントローラの試験条件




印加電圧を1kVに上げた時にDISCRETE INPUTS#A及びANALOG INPUTS#1に印加した時に影響が見られた。表24に結果を示す。

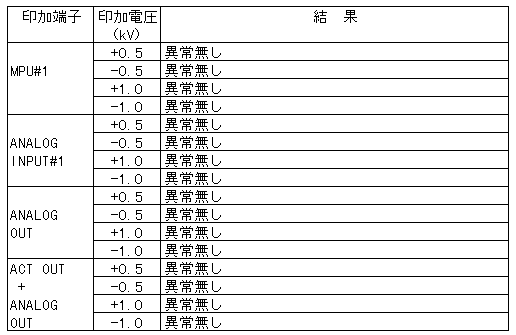

表24 スピードコントローラの信号線の試験結果
