(2)ファーストトランジェント/バーストイミュニティ(IEC60945-10.5)

(準拠規格IEC61000-4-4)

本試験は、アークの原因となる機器接点のスイッチングによって生ずる高速・低エネルギーの過渡現象(バースト)をシミュレートするものである。

本試験は、IEC61000-4-4の6.1.1に適合する試験発生器、IEC61000-4-4の6.2(電カポート用)に適合するAC/DC電源供給ポート用結合/減結合回路及びIEC61000-4-4 6.3(信号、制御ポート用)に適合する容量性結合クランプを使用して次表3の試験の厳しさのレベル3の試験をIEC61000-4-4に基づいて実施する。

　

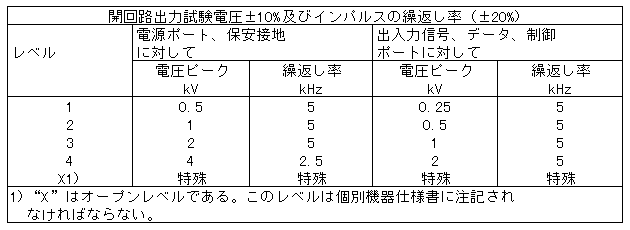

表3　試験レベル

　

EUTの性能は、前表3及び以下の特性(50Ω負荷)を持つパルスがEUTの電源、信号及び制御の各ポートに印加される場合、9.1の性能基準のとおりとする。

立上り時間：5ns(10〜90%間の数値)

幅：50n s(50%値)

振幅：交流電源ポート2kV、信号及び制御ポート1kV

バースト長/バースト間隔：300m sごとに15m s

試験時間：各極性(正負)で5分間

ファーストトランジェント/バーストの一般的な波形及び50Ω負荷でのパルス波形を図14及び図15に示す。

試験は、IEC68-1により以下の標準気象条件で実施する。

周囲温度：15℃〜35℃

相対湿度：25%〜75%

気 圧：86kPa(860mbar)-106kPa(1060mbar)
