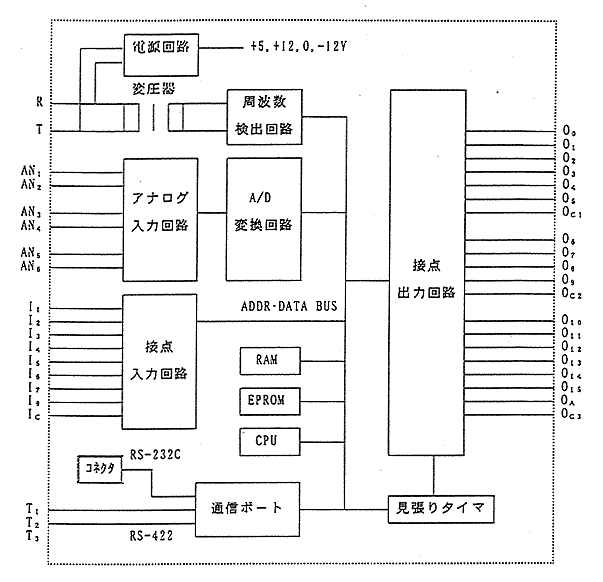

1]内部プロック図

　

　

R・T…電源入力

AN₁・₂〜AN₅・₆…アナログ信号入力

I₁〜I₉…接点信号入カ

I_C…I₁〜I₉入カコモンライン

0₀〜O₅…接点信号出力

O_C1…0₀〜O₅出カコモンライン

0₅〜O₉…接点信号出力

O_C2…0₅〜O₉出カコモンライン

0_：0〜O₁₅…接点信号出力

O_A…警報信号出力

O_C3…0₁₀〜O₁₅・O_A出カコモンライン

T₁・₂…RS-422通信入出力

T₃…シールドケーブル用中継端子

(RS-422通信ライン用)

　

電源回路…AC/DCコンバータ回路

周波数検出回路…電源周波数を検出する回路

アナログ入力回路…アナログ信号のインターフェース回路

A/D変換回路…アナログをディジタル変換する回路

接点入力回路…入力信号のインターフェース回路

接点出力回路…出力信号のインターフェース回路

見張リタイマ…CPUの自己点検回路

通信ポート…シリアル通信のインターフェース回路

CPU…中央処理演算装置

EPROM…プログラムメモリ

RAM…メモリ

　

図4　電力制御装置系統図
