別図第六号　同期信号の送出シーケンス

　

注　記号「DX」及び「RX0」から「RX7」までが同期信号を表す。

　

別図第七号　終了信号の溝出シーケンス

注　記号「H」が終了信号を表す。

　

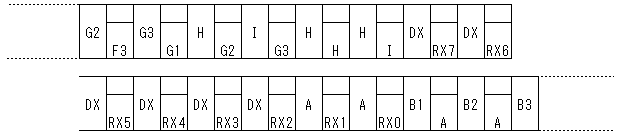

別図第八号　繰り返し送出のシーケンス

　

注　記号「H」は選択呼出信号の終了記号を表し、記号「DX」及び「RX0」から「RX7」までが繰り返し送出される選択呼出信号の同期信号を表す。

　

別図第九号　海域の表示方法

　

海域の表示は、次のとおりであること。

1　選定される地理上の海域は、メルカトル図法の矩形で表すこと。

2　矩形の上左(北西)を海域の基準点とすること。

3　第1番目の数字は基準点の存在する方位角部分を表し、北東の象現を「0」で、北西の象現を「1」で、南東の象現を「2」で、及び南西の象現を「3」で示すこと。

4　第2番目及び第3番目の数字は、基準点の緯度を表すこと。

5　第4番目から第6番目までの数字は、基準点の経度を表すこと。

6　第7番目及び第8番目の数字は、矩形の南北方向の距離を度で表すこと。

7　第9番目及び第10番目の数字は、矩形の東西方向の距離を度で表すこと。

8　図に示す海域a、b及びCの表示の例は、次のとおりである。

(1)　基準点が北緯10度及び西経25度並びに基準点からの矩形の南北方向及び東西方向の距離が20度及び35度の海域aの表示例

(2)　基準点が南緯10度及び東経10度並びに基準点からの矩形の南北方向及び東西方向の距離が10度及び10度の海域bの表示例

(3)基準点が南緯12度及び東経12度並びに基準点からの矩形の南北方向及び東西方向の距離が4度及び7度の海域cの表示例
