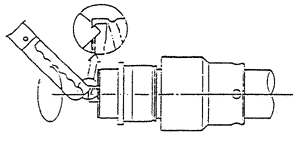

このときカエリを取り過ぎないように注意する。

　

図3・34

　

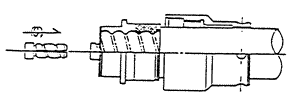

(p) 最後にケーブル内導体に内導体クランプをねじ込む(右ねじ)。(図3・35参照)

　

図3・35

　

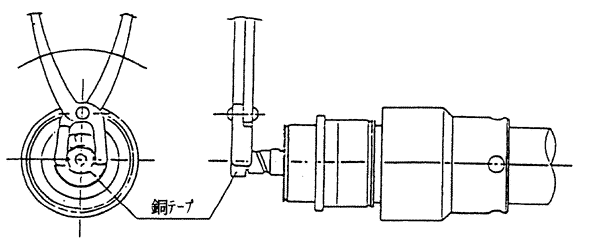

内導体クランプが硬くてねじ込みにくい場合は、銅テープを内導体クランプ端に巻きつけて、プライヤー等でつかんでねじ込む。(図3・36参照)

このとき傷が付かないように注意する。

　

図3・36

　

(q) 各部が十分清掃されていることを確認して、締付け金具1]を絶対に回さないようにしながら手前へ引き出す。(図3・37参照)
