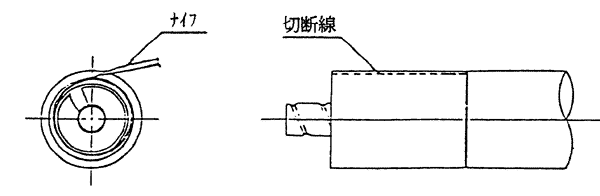

図3・24

　

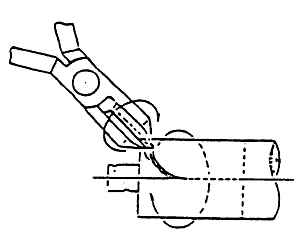

PEシースは、端をニッパでつかんで巻き取るようにしてはがす。(図3・25参照)

　

図3・25

　

(d) PEシースをはがすと、PEシースと外導体の間に介在している防湿混和物が残るので、布にガソリンを浸したものできれいに除去する。外導体の谷部に残る防湿混和物は紐状の布を用いればきれいに除去できる。

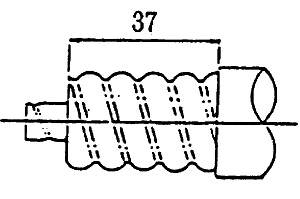

(e) この時点で図3・26に示す寸法をチェックする。

　

図3・26

　

(f) 寸法チェックが良好ならば、ケーブル絶縁体を切断する。

図3・27に示す寸法の所で、先端を焼いた突切で溶断する。

絶縁体パイプと紐を取り除く。
