(関連規則)

NK規則

1.1.7　周囲条件

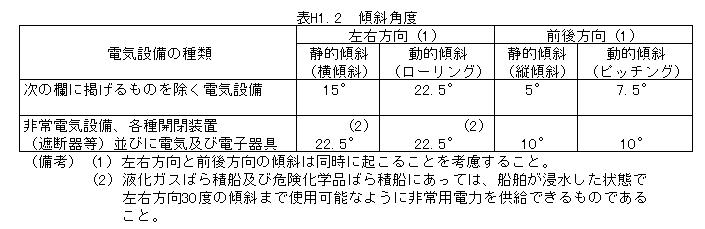

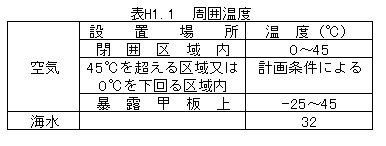

-1.　電気設備の適切な動作を確保するために、その設計、選定及び配置に適用する周囲条件は、特に明記される場合を除き表Hl.1及び表Hl.2によらなくてはならない。

-2.　電気機器は、通常の状態における振動の下で支障なく動作するものでなければならない。

2.4.3　温度上昇の限度

回転機の温度上昇は、定格負荷で連続運転したとき又はそれぞれの時間定格に応じて運転したとき、表H2.2に示す値を超えてはならない。また、静止形励磁装置の温度上昇は2.5.10-2の規定に適合しなければならない。

2.4.4　温度上昇限度の修正

-1.　空気冷却器を備えて強制冷却する回転機の温度上昇は、冷却器の入口における冷却水の温度が32℃以下のときは、表H2.2の値より13℃高くとることができる。

-2.　基準周囲温度が45℃を超える場合には、温度上昇限度は、表H2.2の値よりその差だけ低減する。
