(4)端末金具取付作業

(a)まず接栓を取り付ける部分のケーブルを真直ぐに伸ばす。

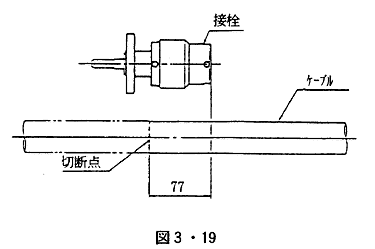

次に図3・19に示すケーブルと接栓の取付位置関係を参考にして切断する。

(b)ケーブル内の切粉を除去した後、ケーブル内の導体が30mm残るようにケーブルPE(黒色ポリエチレン)シース、外導体をケーブルカッターとナイフを使って切り取る。このとき、中心導体を傷付けないように気をつける。(図3・20、21参照)
