(備考) 1. Eは主機定格電圧とする。
2. Exは、励磁機定格電圧とする。
3. Eiは、回転子を静止させ、起動電圧を電機子巻線に加えた場合の界磁巻線又は起動回転子巻線の端子間に生ずる誘起電圧とする。ただし、界磁巻線又は起動用回転子巻線に高抵抗を接続して起動する場合には、その状態における端子電圧とする。
4. Esは、二次巻線端子の最大誘起電圧とする。
5. 電動機として起動する界磁巻線であって、これを短絡して起動するもののうち、その界磁短絡用抵抗値が界磁巻線抵抗値の10倍をこえるものについては、これを界磁巻線を開いて起動するものとみなす。
(関連規則)
設備規程第195条関連(NK規則)
2.4.15-6 耐電圧試験

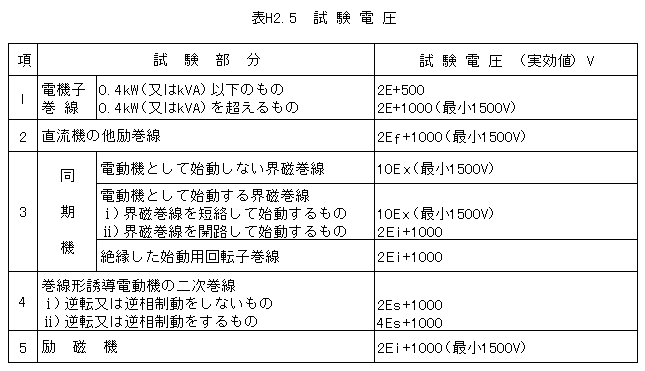

回転機は、表H2.5に規定する商用周波数の交流電圧で充電部分相互間及び充電部と大地間に耐電圧試験を行ない、1分間これに耐えなければならない。
