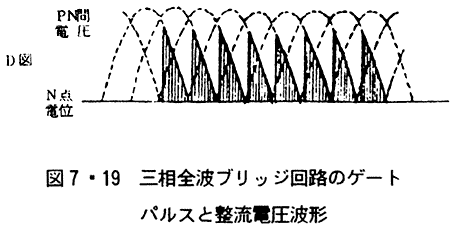

B図及びC図は位相制御角70°の場合を示すが，SugパルスでサイリスタSuを点弧する際は，同時にサイリスタSyも導通状態にされるので，点弧以後はμ相とv相の電圧曲線により示される差電圧が負荷側のPN端子間に加わることになる。u相とv相の電圧曲線の交点Pに至ると，抵抗負荷の場合は，誘導逆起電力が発生しないので，サイリスタ両端子間に加わる電圧は零となり，サイリスタ電流は流れなくなる。
(c)負荷の種類による位相制御角と出力電圧との関係
(｡)抵抗負荷の場合

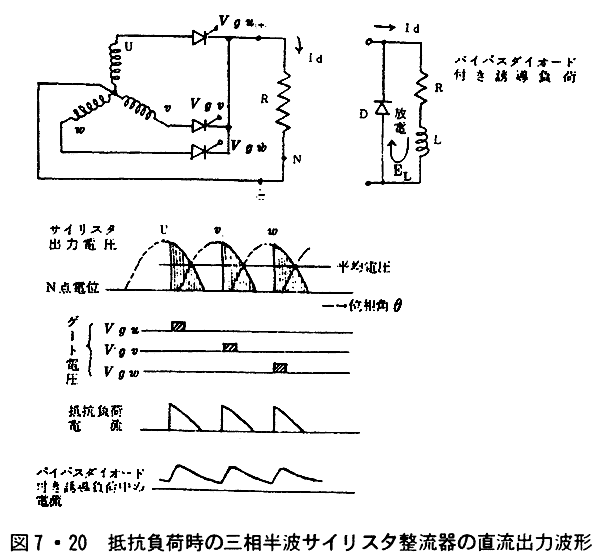

図7・20は三相半波整流回路の場合を示している。制御位相角αでゲート
