3.　成果

　

3.1　フラップ舵の性舵向上水槽試験

　

(1)2次元圧力分布計測試験

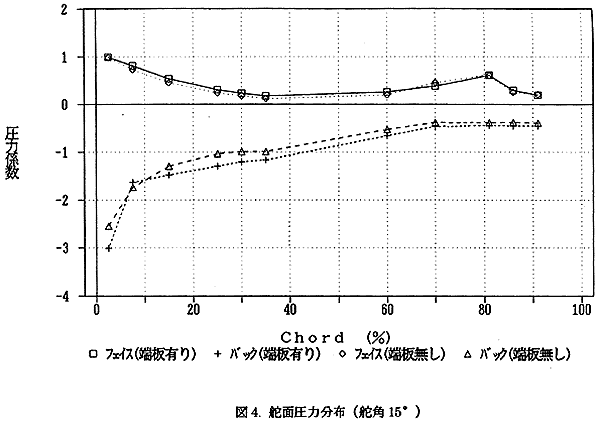

試験結果の一例として舵角15°における舵面圧力分布を図4に示す。この圧力分布は

今回試験を行った中で失速直前の最も大きな舵角である。

(2)舵単独試験

試験結果の一例として上下端板無しの舵A、Bの比較を図5に示す。揚力係数は全体的にB舵の方がA舵より大きい。
