?キャビテーション水槽による試験

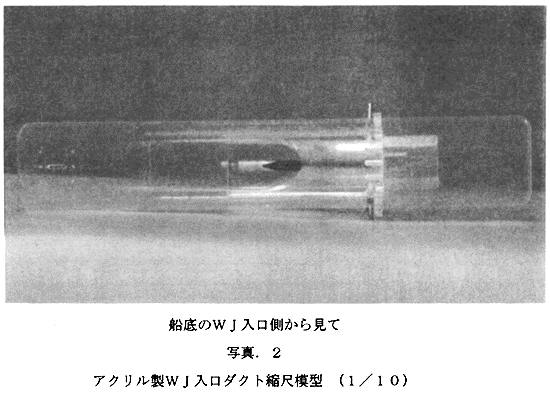

WJ入口ダクト縮尺模型をキャビテーション水槽にセットし，キャビテーション水槽の流速を6.Om/s一定に設定し，水槽内圧力をキャビテーションが発生しない範囲に調整し，その条件下で吸込流速比(IVR:Intake Velocity Ratio)=0.5〜1.2の範囲で変化させ，それぞれの吸込流速比において，入口ダクト出口断面の壁面圧力をピトー管により計測し，その圧力と管路内流量から入口ダクト全体の効率(損失係数：ξ)を算出した。
