2.5 スイッチの設計
スイッチは、IEC Pub.309の規格に適合させるため、定格AC500V16A(20A)とし、スイッチハンドルの操作とインターロック機構は運動するものとした。
また、スイッチ部は安全性向上のため、速入・速切式の回転形とした。
2.6 模型製作
模型は、船舶で多用されると思われる16A接地形2極のプラグ及びインターロック機構付きソケットアウトレットを製作することにした。
模型製作にあたっては、新規に金型製作を行わず機械加工などによって製作した。また、各部品を組み込む箱体は市販品を利用した。従って、外観寸法・形状は設計どおりではないが、IEC Pub.309で規定されている互換性寸法については適合しているものである。

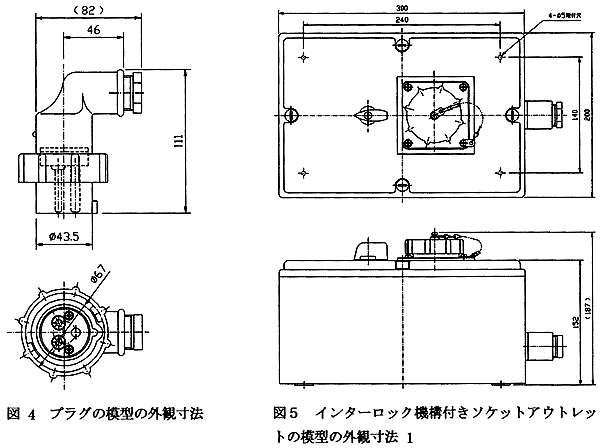

図4にプラグの模型、図5にインターロック機構付きソケットアウトレットの模型の外観寸法を示す。
