?　ねじの結合部は，常におねじの方を表す。

なお，ねじの表し方は，山頂又は谷底を示す線から引出し線を出し，その先端にねじの種類を表す記号と寸法を記入する。

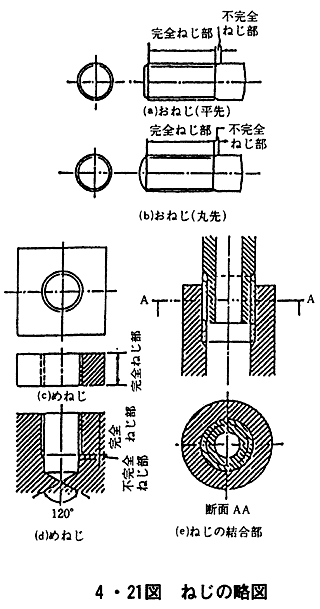

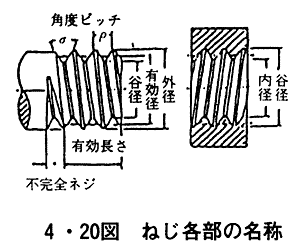

ねじの形状および各部の名称を4・20図に，ねじの略図例を4・21図に示す。

3.2　歯車の略画法

歯車は，普通，軸に直角な方向から見た図を正面図とし，歯車の図示方法は，JISにより次のように規定されている。

?　歯車の歯先円は，太い実線で書く。

?　ピッチ円およびピッチ線は，細い一点鎖線で書く。

?　歯底円は細い実線で表わすが，側面図では省略してもよい。ただし，正面図を断面で示すときは，太い実線で書く。

?　歯すじ方向は，普通3本の細い実線で表わす。

?　かみ合う一組の歯車の歯先円は，ともに太い実線で書くが，正面図を断面図示するときは，かみ合い部の一方の歯先円を示す線は，中間の太さの破線で表わす。
