2.2　表面あらさの表示

表面あらさを表すには，表面記号又は仕上げ記号を用いる。

1)表面記号

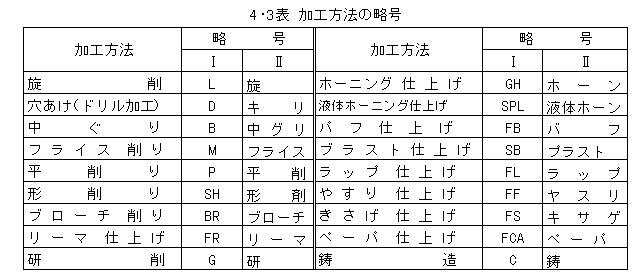

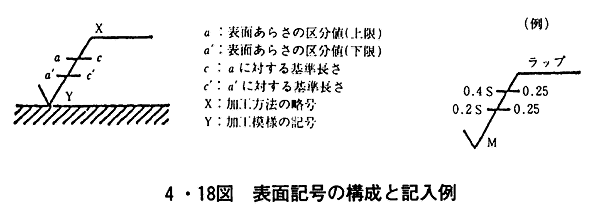

表面記号は厳密に指定する場合に用いられるもので，表面あらさの区分値，基準長さ，加工方法の略号，加工模様の4つの記号を4・18図のように記入する。ただし，これらの記号は特に必要がない場合は省略することができる。表面記号に用いる加工方法の略図を4・3表に，又加工模様の記号を4・4表に示す。
