7) 排気機構
アウトドライブ方式を採用しているエンジンの排気方式としては次の3つの方式が
ある。
(a) 空中排気(冷却水と排気を別々に排出する)
(b) 空中排気(排気管のミキシングエルボで冷却水と排気を混合し排出する)
(C) 水中排気(混合した排気と冷却水をアウトドライブユニットを通じて排出する。その排気系統を3･88図にしめす。)

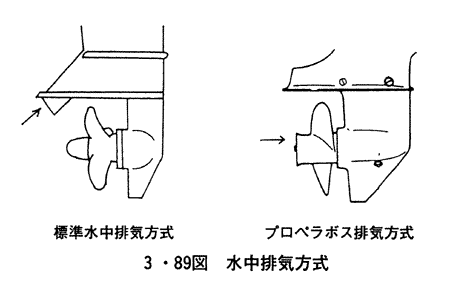

また水中排気についてもドライブユニットのケーシング内を通り，キャビテーションプレート部より排出される方式とプロペラのボス部を通って排出される2方式に分かれる。その方式を3･89図に示す。
