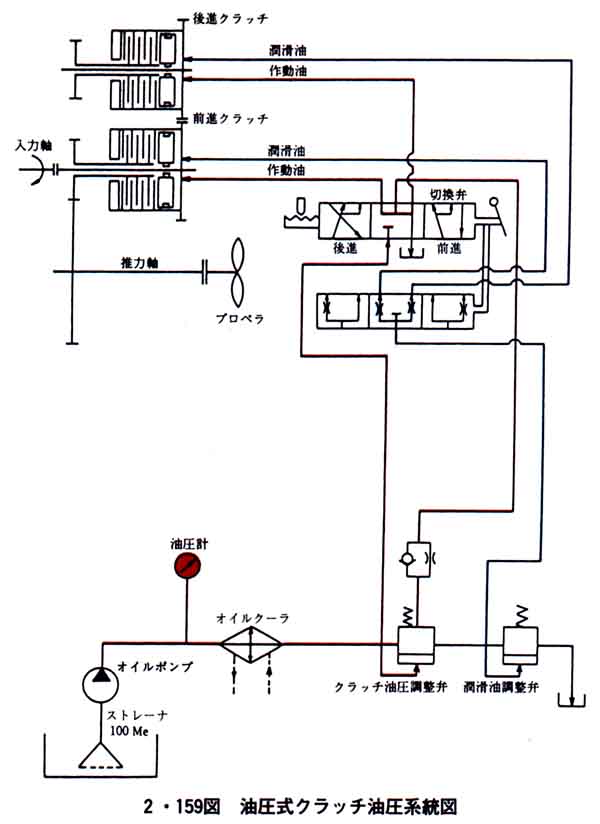

2・159図は，油圧系の諸部品配置とその回路図であり，JISで定められた図記号により画いたものである。

油圧を発生させ，各軸受部を潤滑させるための油ポンプは，エンジン用とは別個にクラッチ軸端部に装着されており，クラッチを作動させる油圧(作動油圧という)と，潤滑油圧は，それぞれの油圧調整弁により，調圧される。

(ロ)作動

(a)クラッチ本体

クラッチ内部の作動については，2・158図に示す如く，油ポンプから圧送さ
