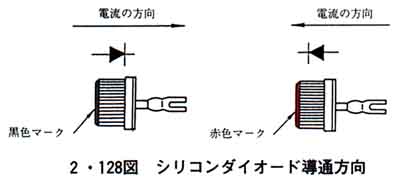

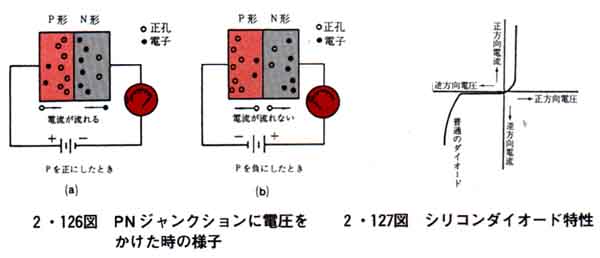

?　ダイオードの特性は2・127図に示す通りであり又その導通方向は2・128図のようにマークまたは底部の刻印の色で区別されている。

(b) 点検と整備

(1) 出力特性テスト

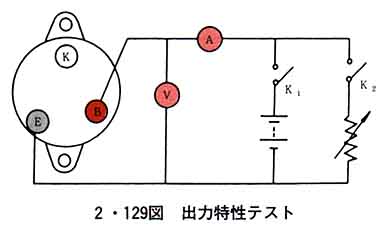

2・129図のように接続し，機関を運転し，ダイナモの回転数が2,500rpmの時，電圧が26V，可変抵抗調整による電流が21A以上であれば良好である。

注)?　K端子は，B・E端子やバッテリヘ接続しないこと。運転中に接続すると3相補助ダイオードが焼損する。
