2.8　始動装置

　

エンジンの始動にかかわる一連の装置で，エンジンの用途，大きさ等により色々の始動方法が取られている。

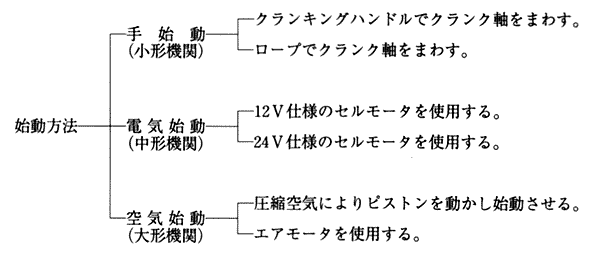

エンジンの始動法には次の3つの方法がある。

1) 電気始動装置

エンジンのハズミ車の外周にリング状の歯車を装着し，スターティングモータのピニオンと噛合してエンジンを回して始動する方式で，その電源はバッテリから取る。又バッテリに対する充電は，エンジンに取付けたオルタネータ(充電用発電機)で行う。従って始動装置は2・114図に示すようにスターティングモータ，オルタネー夕，バッテリ，スタータスイッチより構成される。
