(ii) プランジャの耐圧テスト(プランジャとバレルの摩耗の検査)

a) 集合形燃料噴射ポンプ

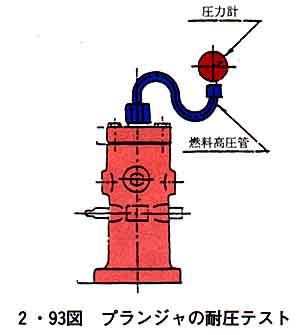

燃料ポンプ専用のテスタに取り付け，テストするシリンダのデリベリ押えに2・93図に示すように圧力計を取り付け，ラック目盛りをゼロの位置におき，ポンプの回転数を300rpm位にして，ラックを増の方向に動かしながら圧力計の指示が500kgf/cm²以上に上昇するかを確認する。

確認が終わったら速やかにラック目盛をゼロに戻し，テスタを停止する。

もし昇圧しない場合はプランジャを交換する。

b) フランジ形燃料噴射ポンプ(大形エンジンの1例)

2・93図の如くテストをしたい燃料ポンプの燃料高圧管を取り外し，圧力計を付けた専用の計測用具をデリベリホルダに取り付ける。次にラック目盛りを通常の使用位置に上昇させ止めておき，プライミングハンドルかターニングモータで燃料ポンプを数回突き上げ，その時の圧力を確認する。

通常，40〜45kgf/cm²以下であれば，プランジャ・バレルを交換する。

(ロ) デリベリバルブ

(i) デリベリバルブの点検

a) デリベリバルブの吸戻しカラー部やシート部に傷，打痕，摩耗等が認められるものは，セットで交換する。

b) デリベリガイドシート部底の孔を指でふさいで，デリベリバルブを挿入し，上から指で軽く押し，指を離した時，バルブがはね返ってくれば良好である。

不良の場合は，交換する。

c) 同様にデリベリガイドシート部底をふさいでいた指をはずした時，バルブが完全に自重で閉じればよい。
