2・13表 整備シートの例

　

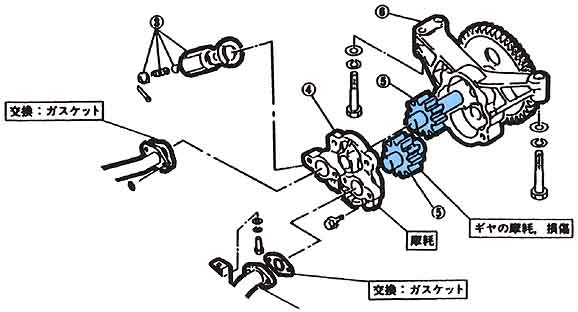

歯車ポンプ

　

1.分解(解放)

　

2.点検計測，使用限度

(1)オイルポンプギヤとケースのスキマ測定

シックネスゲージを用いて測定し，使用限度を超え

たものは，オイルポンプアセンブリで交換する。

　

(2)オイルポンプギヤ幅とケースのスキマ測定

ダイヤルゲージを用いて測定し，使用限度を超えた

ものは，オイルポンプアセンブリで交換する。

　

(3)ギヤシャフトとケース内径のスキマ測定

ダイヤルゲージを用いて測定し，すき間を算出し，

使用限度を超えたものは，オイルポンプアセンブリで

交換する。

　

(4)歯車の歯面，外周，側面を点検し，有害な傷がある場合修理又は交換

(5)安全弁の弁及びシート部，弁ばねに以上がないか点検

(6)オイルシール，メカニカルシールを使用している場合，よく点検する
