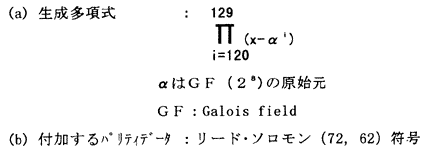

(2)FEC符号化器

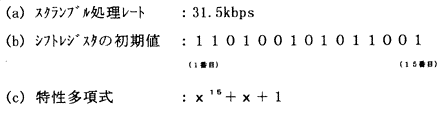

(3)スクランブラー




4.3.4 復調部の機能及び性能



4.3.4.1 復調部の機能



高周波部からの差動8相位相信号の受信IF信号を受け、D8PSK復調器で所定のトレーニングシーケンスの検出後、D8PSK復調を行い、復調ユニット及びTDMA制御部に出力する。TDMA制御部では、ゴレイ復号を行い、TDMAスロット管理を行う。

また、復調ユニットでは、デ・スクランブラー及び、FEC復号化器で、誤り訂正を行い、受信データを通信処理部に出力する。

下記に本変換部の機能を示す。

(1)D8PSK復調機能

(2)FEC復号化機能

(3)デ・スクランブル機能



4.3.4.2 復調部の性能



(1) D8PSK復調器
