3.2.2.4 IDRPコネクション確立



IDRPコネクション確立は、サブネットワーク・コネクション確立の完了に続いて開始される。しかし、IDRPコネクション確立が始まる前に、航空機及び空/地ATNルータ間のES-IS ISH(End System-Intermediate System Intermediate System Hello)PDU交換が、これらのルータのNET(Network Entity Title)を変換するために要求される。

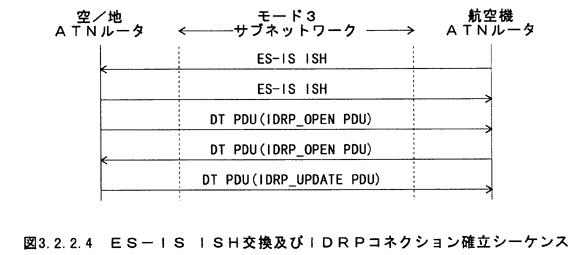

ES-IS ISHの交換及びIDRPコネクション確立の両方とも、航空機ATNルータまた、空/地ATNルータのどちらか1つより起動される。図3.2.2.4に航空機起動ES-IS ISH PDUの交換に続く地上機上のIDRPコネクション確立を示す。


航空機ES-IS処理は、航空機ATNルータのNETを含むISH PDUをダウンリンクで送信する。空/地ATNルータがこのISH PDUを受信した時、地上側ES-IS処理は地上側NETを含むISH PDUをアップリンクで送り返す。この時点で、航空機及び空/地ATNルータはお互いのNETを保有し、IDRPコネクション確立が始まる。図3.2.2.4において、地上側IDRP処理は、IDRP_OPEN PDUをアップリンクで送信する。このPDUは、CLNPデータ(DT)PDUに入れられて、地上側CLNP処理へ転送される。航空機側CLNP処理がDT PDUを受信した時、航空機側CLNP処理は、地上側IDRP処理へ応答する航空機側IDRP処理へIDRP_OPEN PDUを転送する。地上側IDRP処理が、IDRP_OPEN PDUを受信した時、地上側
