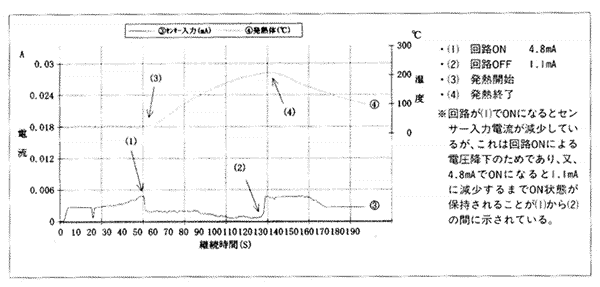

表2-2（表2-1のセンサー入力を拡大表示）

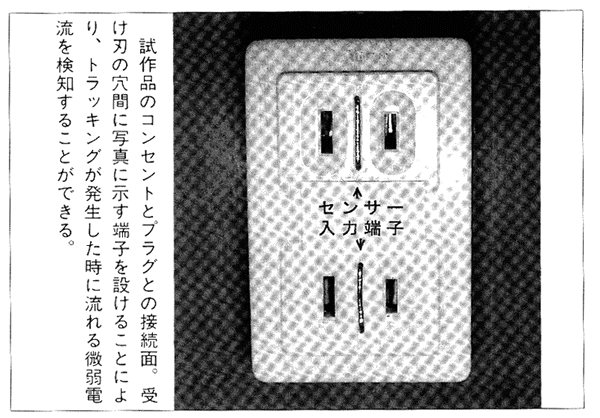

写真3

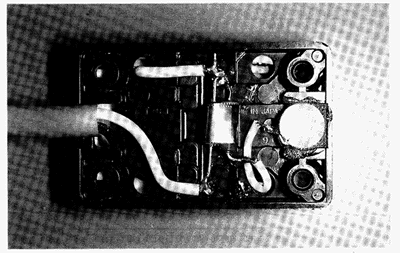

写真4 発熱体と温度ヒューズによる電源遮断機構（写真中央）

五、 実験

実験は絶縁材にトラッキングが発生しやすいベークライドを使用し、プラグの栓刃に当たる銅箔の電極間に埃と水分を付着させ、（写真5）トラッキング状態を作りだし、センサーに流れる電流値、発熱体の温度、グラファイトの発生状況等を観察した。電流及び温度の測定点は図2に示すとおりで、センサーがONになるとA?@の値が急激に減少し、OFFになると逆に激増することで状態を示し、0Nになると発熱体へ電流A?Aが流れ込み、その温度?Cが増加する。

その結果を表3〜7に示すが、センサー入力電流A?Bは一／一、○○○A（一mA）程度の微弱電流であるので表上では示されていない。
