とし、危険回避の方法は命令形で明確に指示する。

取付面のスペース、多国語記載の必要性などの理由で通告文の記載が困難な場合は、安全標識には、取扱説明書を参照することを明示し、詳細な説明は取扱説明書に記載してもよい（6.5参照）

6.3 安全標識の様式、寸法 安全標識は次の3区画に区分するのを基本とする。

a）シグナル区画（S）…警告記号及びシグナル用語警告記号を収容する。

b）図記号区画（P）…図記号を収容する。

c）通告文区画（M）…通告文を収容する。

（1）基本的な様式・寸法安全標識の基本的な様式・寸法を図1に示す。

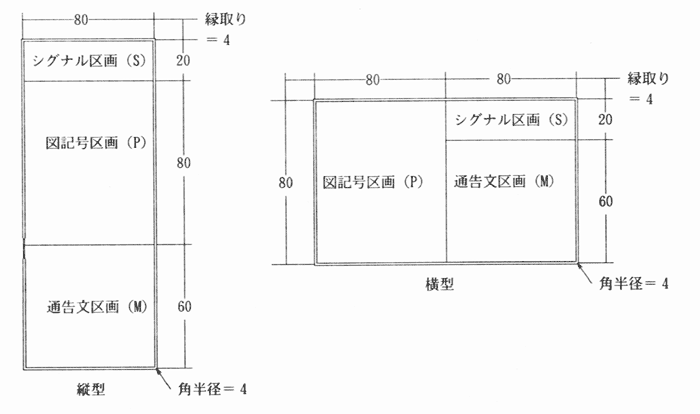

図1. 安全標識の基本的な様式・寸法（単位mm）

（2）様式・寸法の変更 安全標識は、製品の種類、大きさなどの条件により適宜変更してもよい。

a）寸法は、製品の取扱い範囲において理解できる大きさとする。大きさの目安は、次の式によるのがよい。（JIS Z 9101,10）
