リターンリンクは、逆の経路で各ビームのLバノド又信信行を1F周波数に変換し、1FプロセッサーでIF周波数によりKu及びKaの各ビーム用に分離した後、Ku及びKaにupconvertして専用SSPAで増幅する。Ku及びKaバンド通信系の総合EIRPは27.0dBW以上の能力を有している。

2）航法機能

MTSATの航法機能は、GPSを補強する機能であり、GPSの測位信号と同じ信号を静止衛星（MTSAT）から放送するものである。MTSATを利用したGPS補強システムは、米国（FAA）のWAAS、欧州（EU,ESA、ユーロコントロール）のEGNOSと互換性のあるシステムで、MSAS（MTSAT Sateｌｌite−based Augmentation System）と呼んでいる。

MSASの機能は、GPSを航空航法に利用するためにはGPSだけでは充分な精度とアベイラビリティーが得られないため、GPSを補強する次の機能を有している。

具体的には、図3.2.1−8のとおり。

・GPSの測距信号と同じ測距信号を地上で作成し、MTSATからGPSのL1周波数で放送する測位機能

・GPS衛星の運用状況をモニターし、MTSATからGPSのインチグリティー情報を放送するインテグリティーチャネル

・地上の固定点でGPS測位した測位情報をもとに、測位誤差補正信号をMTSATから放送するデファレンシャル機能

の3つの機能を有している。

（6）航空機局の概要

MTSATを利用する航空機は、衛星通信装置を搭載する必要がある。機上装置の構成は図3.2.1−9に示すとおりで、機上のアンテナは利得12dBiの高利得アンテナと0dBiの低利得アンテナがある。低利得アンテナはデータ通信にしか利用できないが、高利得アンテナは音声

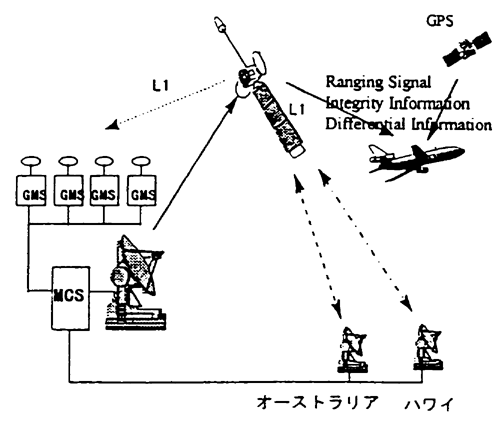

図3.2.1−8 MSASのシステム構成

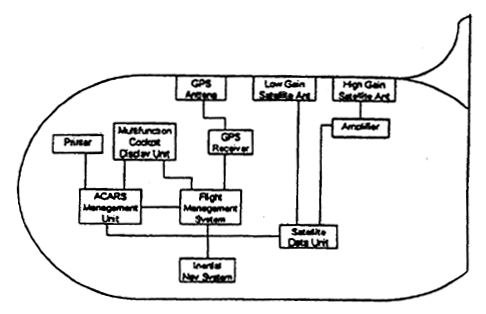

図3.2.1−9 衛星通信用の機上装置の概要
