?中継器

MTSATの中継器の構成を図3.Z1−6及び図a2.1−7に示す。フォワードリンクは、KuバンドまたはKaバンドの各ビームのから受信機信号を中問周波数（約150MHz）に変換し、中間周波数により1FプロセッサーでLバンドの各ビーム用に分離する。lF/Lコンバータは各ビーム用のLバンドに周波数変換を行い、グローバルビーム用とスポットビーム用のSSPAで増幅する。

Lバンド通信系の総合E?RPはグローバルビームが39.8dBW以上、スポットビームが42.7dBW以上の能力を有している。

航法機能の中継器は、IFプロセッサーでGPS補強信号を分離し、GPSのL1周波数（1575.42MHz）に変換した後、GNSS用のSSPAで増幅する。

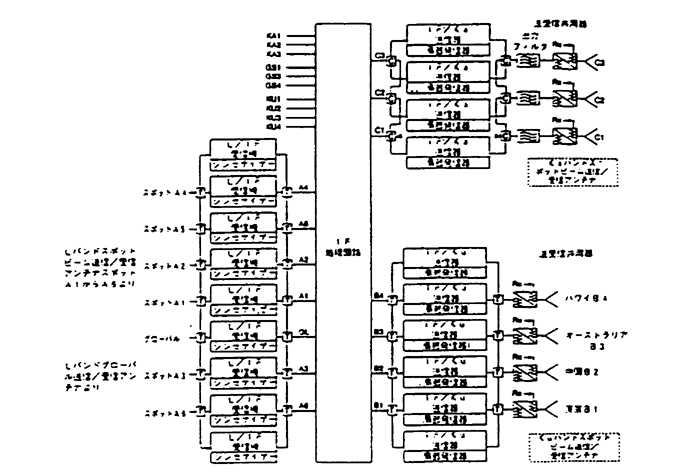

図3.2.1-6 MTSATの航空ミッション中継器の構成（リターンリンク）

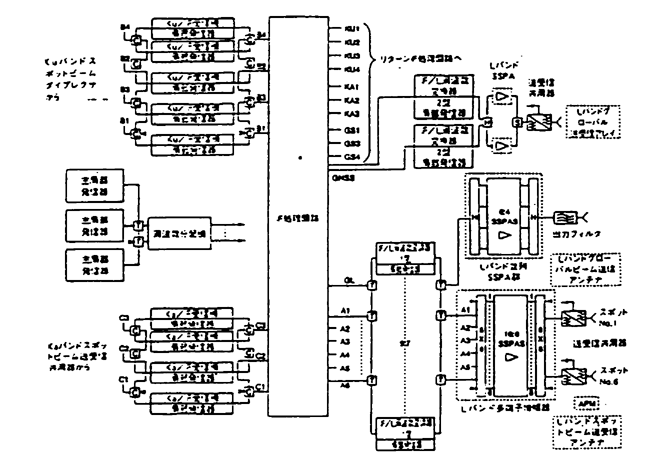

図3.2.1−7 MTSATの航空ミッション中継器の構成（フォワードリンク）
