付録A

2.3.1.1 データ符号化

差動データ・エンコーダに入ったバイナリ・データ・ストリームは、3つの分離したバイナリ・ストリームX、Y、Zに変換されるものとする。ビット3nはX、3n＋1はY、3n＋2はZを形成する。時間kにおける三つの組（Xk、Yk、Zk）は、表2−1に示す位相変化に変換されるものとし、絶対位相φkは、△φkの連続した蓄積である。

すなわち、

となる。

2.3.1.2 伝送信号形式

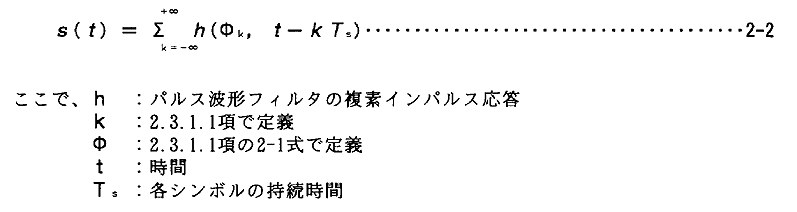

2.3.1.1項で定義されたような位相変調ベースバンド信号は、パルス波形フィルタを励起するものとする。

パルス波形フィルタの出力（時間の関数）は、搬送周波数を変調するものとする。パルス波形フィルタは、α＝0.6のraised−cosineフィルタに関する公称複素関数応答を有するものとする。

スペクトル・マスク及び位相マスク許容値を、妻2−2及び妻2−3に示す。

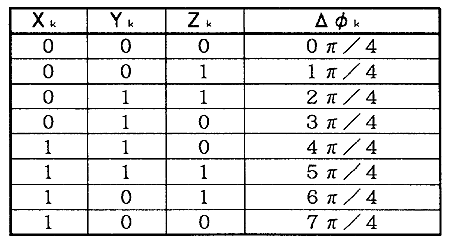

表2−1 モード2のデータ符号化
