・自局DLSアドレス指定

自局のDLSアドレスをHEXの6桁で入力する。

地上の場合には、2局の地上局を模擬するため、2局のアドレスを入力する。

・DTEアドレスのリスト・ファイル名

DTEアドレスを指定した6桁のHEXデータ（24ビット）ファイル名で入力する。

（b）実行機能

サブネットワーク層の実行に伴い、以下の情報表示を追加する。

・送信/受信パケット数

パケット単位の送信数及び受信数を表示する。

・送信/受信パケット種別

最新の送信及び受信したパケット種別を略称（2文字）で表示する。

・サブネットワーク層イベント表示

サブネットワーク層で発生した最新のイベント情報をリアルタイムに表示する。イベント表示内容を表4.2.5に示す。

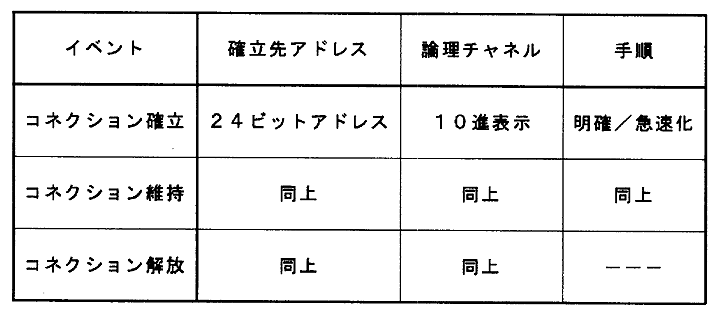

表4.2.5 イベント内容表示

機上の実行画面及び地上の実行画面を付録Bに示す。
