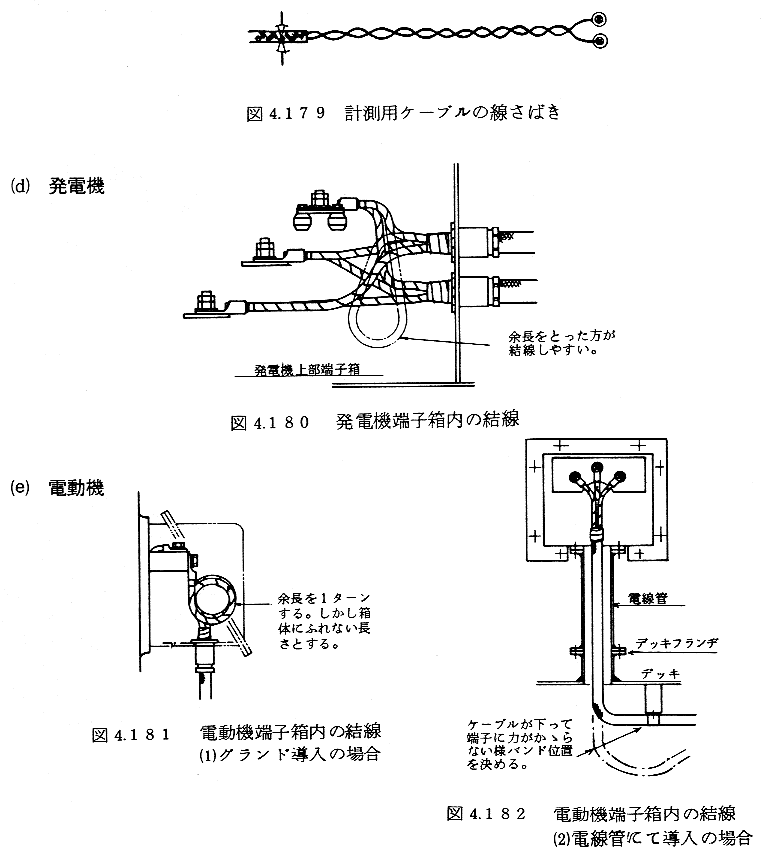

制御盤内ヘシールド線が導入された場合は、他のケーブルの処理と異なり、盤内での電気ノイズ障害を除去するため、静電結合をしないようシールド効果を高めるため、端子近くまでケーブルをそのまま導入し、導体の裸部分とシールド線はでるだけ短かくなるように処理する。 自動化機器、特に計測回路のケーブルが線端処理後長く盤内に配線される場合、盤内の他の電気ノイズ発生回路の影響を受けることがあるので、このケーブルは十分により合せて配線するようにする。
制御盤内ヘシールド線が導入された場合は、他のケーブルの処理と異なり、盤内での電気ノイズ障害を除去するため、静電結合をしないようシールド効果を高めるため、端子近くまでケーブルをそのまま導入し、導体の裸部分とシールド線はでるだけ短かくなるように処理する。
自動化機器、特に計測回路のケーブルが線端処理後長く盤内に配線される場合、盤内の他の電気ノイズ発生回路の影響を受けることがあるので、このケーブルは十分により合せて配線するようにする。
