(b)防火貫通要領

　（i） 電線貫通金物

　　電線貫通金物は、そのケーブルに適合したものを使用し、ナットの締付けは、グランド廻し又はウォータフライヤ等で確実に行なうこと。また、グランド板の場合は、中央部より先に締付け作業を行なう。

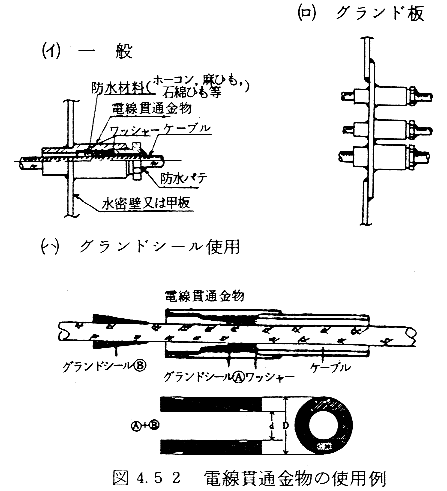

　　電線貫通金物電線貫通金物による貫通例を、右図に示す。
　　電線貫通金物の適合については、似?4．2．3（12）を参照のこと。

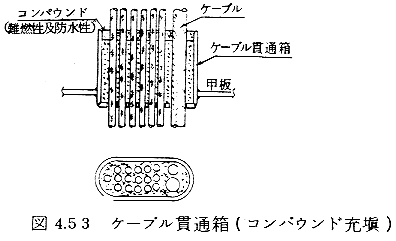

　（ii）ケーブル貫通箱（コンパウンド充填）

　　　防水コンパウンドが、ケーブル相互間に充分浸透するよう防水作業を行なうこと。

　（iii） MCT

　　　MCT・防水構造部に使用する場合は、作業方法に大きく左右されるので、下記事項に注意して作業を行なうこと。

　　（イ）MCTの前後は、ケーブルを直線状にしておく。

　　（ロ）ケーブルに適合したインサートブロックを使用する。

　　（ハ）がい装ケーブルを貫通させる場合、防水性を確実にするため、インザーブロック内面にシーラを塗布する。

　　（ニ）インサートブロックをの外面に潤滑油を塗布し作業性を良くする。

　　（ホ）ケーブルが貫通しない余分なスペースは、穴なしの盲インサートブロックを使用する。

　　（ヘ）適当な間隔でステイブレードを使用し、インサートブロックを平らにする。

　　（ト）インサートブロックの前後面を平らとする。
