（vi）電路の分岐

　（イ）主電路の場合、途中より分岐するケーブルは出来る一限り電路の上側より分岐し、主電路のランナーバーに触れないようにすること。

　（ロ）ケーブルは出来る限り交差をさけ、やむを得ず交差する場合は、人目につき難い場所で行なう。

（А縫院璽屮詆枩澹紊蓮??笋?法△修良枩澡莪茲謀??靴針豹紂∨媛亠擇喇蹐醜??鮃圓覆Δ海函｣

(2)ケーブルの貫通

　ケーブルが、船殼構造（甲板、隔壁等）及び部材（ウエブ、ガータ等）等を貫通する場合には、ケーブルの機械的保護ばかりでなく、防水・防火等その場所に適応した工作法を考慮して、最適の貫通方法を採用する必要がある。
　その具体的な方法を、以下、図例を主体として説明する。

　(a) 一般的な貫通要領

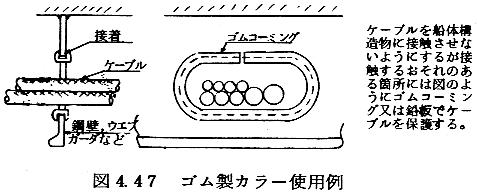

　　防水・防火を要求されない場所でケーブルの保護のみを考慮したケーブルの貫通方法は、まづ、鋼材の鋭利な角にケーブルを接触させないことが絶対条件であり、その具体例を、図4.47〜図4.50に示す。

　（i）鋼壁、ウエブ、ガータ等の貫通
