4. 絶縁抵抗試験器（メガー）

絶縁抵抗のように極めて高い抵抗の測定は通常のテスターでは電圧が低く測定できない。そこで手回し式の直流発電機て高圧電圧を発生し、絶縁体の高抵抗を測定しようとするものでメガ（Megger）と呼ばれる。絶縁に不良箇所があっても普通のテスターでは分からないが、使用する高電圧ではリークするような場合のチェックもできる。

図のような電池式絶縁抵抗計もある。

5. ホイートストンブリッジ

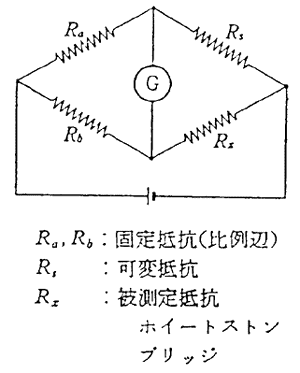

抵抗の精密測定に用いられるもので、図のような回路構成になっており、横流計Gに電流が流れない（平衡条件）とすれば、次の関係が成立する。

したがって、Rb/Raの値を適当に定め、Rsを変化してブリッジの平衡をとればRxがえられる。

演習問題

ホイートストンブリッジの平衡条件を求めよ。
