3．研究開発品の椰造と妥目

3．1　高速ポンプと高速電動機

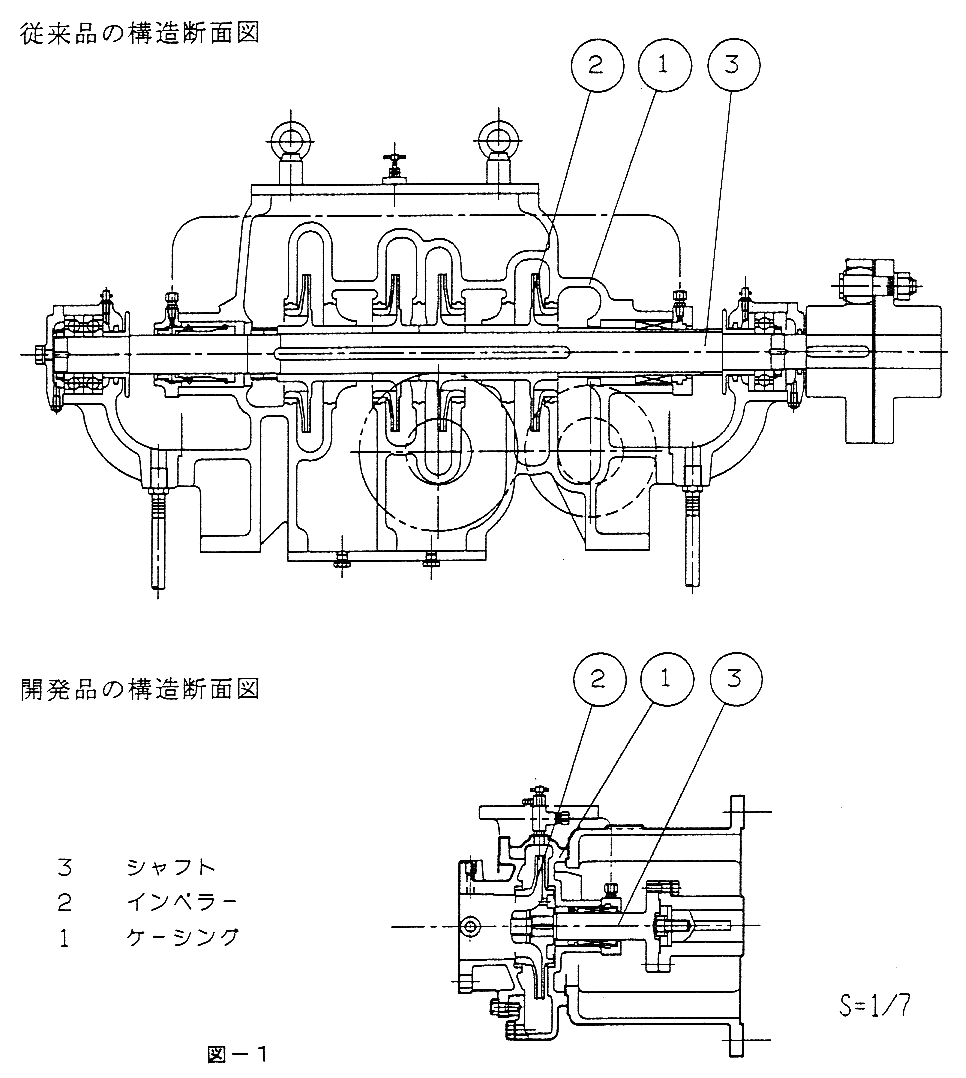

　従来品と開発品の棺造断面の比較を［図一1］に示す。

　従来品は横型多段渦巻ポンプでケーシングは水平上下割で、軸受けが両端に装備されている。インペラーは軸推力をバランスさせるため偶数個使用して背面合わせするものが多い。開発品のポンプは電動機フレームにオーバーハングされている。インペラーは電動機軸に直結されたポンプ軸端にとりつけられている。そのため発生するスラスト荷重は全て電動機側の軸受けにより支持されるためポンプの軸受け、軸封は大幅に省力化された。

　開発品の外形図、構造図を［図一2］に、電動機の外形図、檎造図を［図一3］に示す。
