日本財団図書館（電子図書館）　ばら積貨物船の合理的な船体構造の調査研究成果報告書

SR226「ばら積貨物船の合理的な船体構造の調査研究」

要約

ばら積貨物船の設計の合理化をはかるため、次の項目について研究を実施した。

（1）現設計に対する評価

（2）保守点検が強度上の安全性に及ぼす影響

（3）所与の構造に対する溶接作業の工数見積法

（4）座届許容設計法

（5）波浪中の変動荷重による構造応答

（6）計算による構造設計法

以下に各項目の要約を述べる。

1. 現設計に対する評価

現在の設計がどのようになっており、どこに問題点があるかを把握するため、損傷例の調査と構造データの収集とを行った。損傷例は75例を収集し、これをカテゴリ（損傷部位）別に整理すると表1に示すようになり、また発生年代別に整理すると図1に示すようになる。これらを詳細に検討し、参加各社の経験と照らし合わせて、基本的な検討が必要な項目として横隔壁スツール基部、トップサイドタンク、クロスデッキ、船底構造（ビルジホッパナックル部）を選んで以降の研究で検討した。

また、ばら積貨物船の構造の特徴であるトップサイドタンク、ホッパ、クロスデッキを含む主要構造の様式、寸法などを統一したフォーマットで調査し設計データベースを作成した。データはHandy size,Panamax及びCape sizeの各船型について数隻ずつ合計27隻を収集した。なお、参考のため1970年代以前の船についても一部の

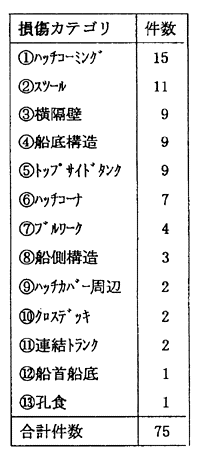

表１損傷カテゴリによる集計表
