は面圧に屈して凹みを生じ、弛み易くなるので、特に注意しなければならない。

（３）軸の曲がり

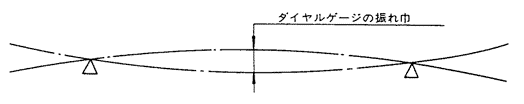

クランク軸、発電機などのロータ軸、中間軸、プロペラ軸など、動力伝動軸系に曲がりが発生すると、軸芯をうまく調整できなくなるばかりでなく、回転時に軸が振れるので、メタルなどの軸受荷重が大きくなり、油膜が切れて、焼付いたり、振動を発生する。これら軸の曲がり点検は、カップリング接手ボルトを外し、軸を手で回しながら、カップリング外周の振れをダイヤルゲージで測定し、０．１ｍｍ以上も振れる場合は、軸の曲がりを点検をしなければならない。軸の曲がり修正限度は、軸の両端部の軸受け部分をＶ形ブロックなどで支持し、下図のように中間部の振れをダイヤルゲージで測定する。軸の曲がりは、ダイヤルゲージの振れ巾の１/２であり、この寸法が軸の曲がり許容値を超える場合は、軸の曲がりを修正しなければならない。

軸の曲がり許容値が、一般に下記の基準による。

ａ）クランク軸

・小型機関の場合０．０２ｍｍ以下

・中型機関の場合０．０４ｍｍ以下

ｂ）発電機ロータ軸

ステータ部とロータ部の回転スキマの１/２以下

Ｃ）ポンプのロータ軸

インペラとケーシングのスキマの１/２以下

ｄ）中間軸

軸受けスキマの１/２以下

ｅ）プロペラ軸

０．０５ｍｍ以下

（４）クランク軸のデフレクション

機関の据付け芯出し、前端動力取出し（横引き）などの良否を点検する方法として、クランク軸のデフレクションを測定しなければならない。不良な場合は、クランク軸に曲げ力が働くので、クランク軸が回転する時に、アームが開閉作用を起こす。この開閉作用をクランク軸のデフレクションと云い、この値が大きくなると、材料が繰り返しにより疲労破壊し、クランク軸が折損する。詳細に

　

　

　
