従って

Fw1とFw2の大きい方を波力Fwとする。

（ウ）海面上昇時海水が空気室天井に作用する力Fu

防波堤の天端を越える波浪が空気室に作用するとき、空気室内部の海水も上昇し、天井に波圧が作用し、空気室は持ち上げられる力を受ける。

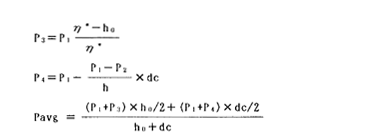

この波圧は、空気室没水部長での圧力P4に空気室断面積を乗じて求める。

持ち上げ波力をFuとすると

である。

（b）風圧力：Fp

航路標識に働く風圧力について、海上保安庁灯台部の定めにより風荷重Fpは

ここに　q：速度圧原則として300kg?f/m3

　C：風力係数円形は0.7

　A：受圧面積（m2）

である。風圧力は空気室のL.W.Lより上の部分に作用するとして計算を行う。空気室のL.W.Lから天端までの長さをL1とすると、Fpは次の通りになる。

（c）潮流力：Ft

潮流の強いところに設置する場合は、潮流に基づく力も計算する必要がある。

潮流による力Ftは

ここに　ρ：海水密度　104.5kg/m3

　Cd：抗力係数　1.0とする

　A：受圧面積　(m2）

　V：潮流速度（m/s）
