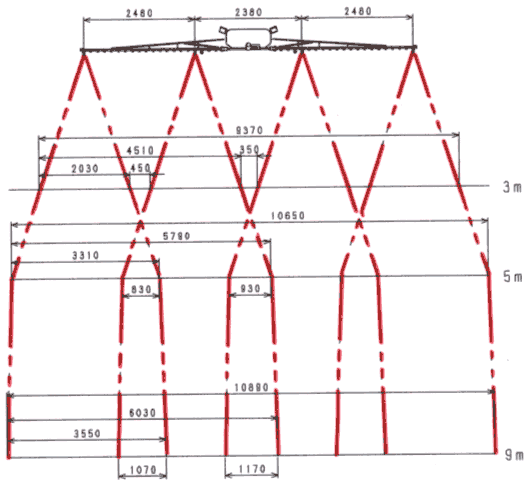

図−III.3.5 散布軌道図(ノズル位置〔3〕−〔20〕、S−7、0.1MPa)
(拡大画面:18KB)

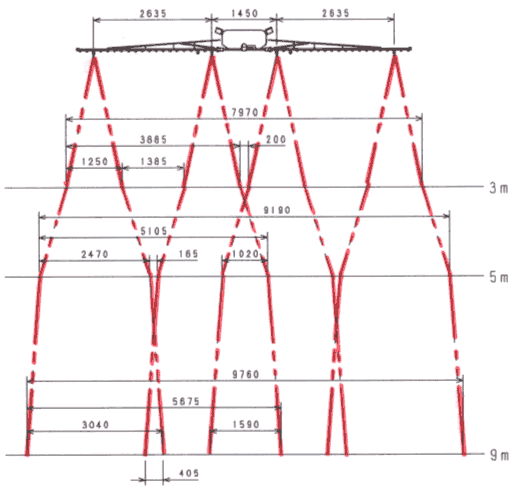

図−III.3.6 散布軌道図(ノズル位置〔3〕−〔20〕、S−7、0.2MPa)
(拡大画面:18KB)

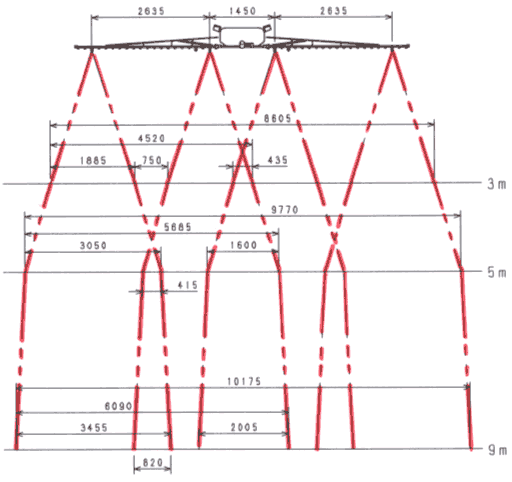

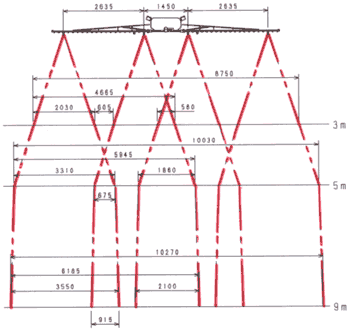

図−III.3.7 散布軌道図(ノズル位置〔3〕−〔20〕、S−7、0.28MPa)
(拡大画面:19KB)

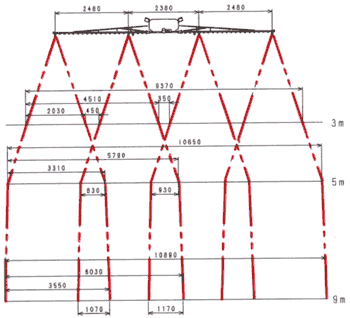

図−III.3.8
最適ノズル位置参考図(ノズル位置:〔1〕−〔17〕、S−7、0.28MPa)
(拡大画面:19KB)
