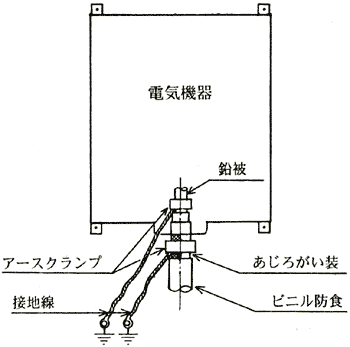

(6)クランプによる機器導入部の接地
 この場合、編組線をがい装に巻き付け、はんだ付け又はクランプによって、その端末に接地端子を付けて、それを押さえバンドの締付けねじに共締めしてもよい。

(がい装ケーブル)

(がい装ビニル防食ケーブル)

(鉛被がい装ビニル防食ケーブル)

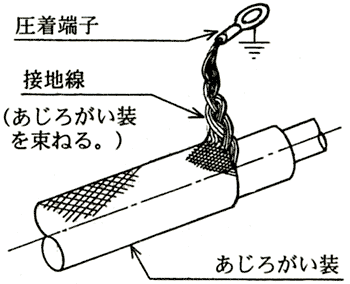

(あじろがい装を束ねた場合)
図3・38 ケーブル導入部での接地例

(7)ケーブルの端末処理法
(a)概要
 ケーブルの端末処理は、大別すると機器導入後の線さばき部の処理と、端末結線処理に分けられる。
イ. ケーブル端末の防湿処理は、完全に行われないと、ケーブルの絶縁抵抗の低下を招き、船舶の就航後に予期せぬ事故の元になる。
ロ. 端末結線は、振動、衝撃等によって断線を生じないように注意深い作業が必要である。
 また、レーダー等の電子機器類は、誤結線のまま通電すると機器の破損を招くので慎重に行わなければならない。
 レーダーの端末結線処理は、一般的には圧着端子による結線や、同軸ケーブル等の各種コネクタ類の取付けが多い。特殊な工事の場合は、その材料はレーダーの装備用品としてレーダーメーカーから支給されるのが普通である。コネクタ類の取付法や端末結線については、レーダーメーカーの装備工事用図書の指示に従って、確実に行うことが必要である。
(b)線さばき部の処理
イ. 線さばき部の処理材料は、一般的には、粘着ビニルテープや熱収縮性ビニルチューブ等が用いられる。
ロ. 2心以上のケーブルは、シースを除去した根元から線心端までの介在物を念入りに除去する。

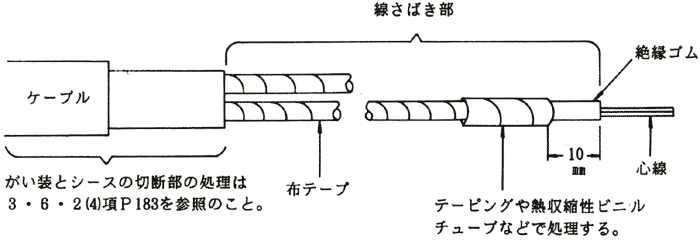

ハ. 絶縁ゴム(又はブチルゴム)上の布テープ類は、絶縁低下の原因となるおそれがあるので、絶縁体の先端から10mm又は根元まではぎ取って、粘着ビニルテープでテーピングする。プラスチックテープの場合は、除去やテーピングの必要はない。
ニ. 線端処理に使用するテープの巻き付けは、原則として半重ね巻き2回以上とし、最終端部は巻き戻り防止のため、余分に1〜2回重ね巻きする。(図3・39参照)

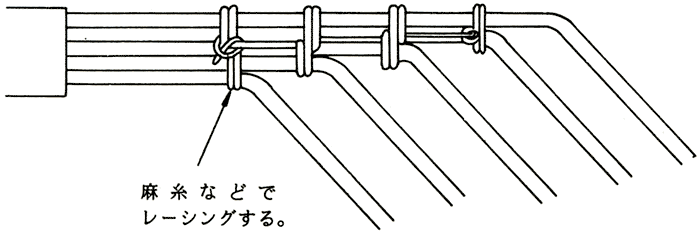

ホ. 多心線の場合は、機器の接続端子の配列に従って、若干のゆとりをもたせて切断し、端子の配列の順に麻糸などでレーシングする。
 予備線は、最遠距離の端子に接続できる長さに切断してから、一括して縛っておく。(図3・40参照)

(拡大画面:12KB)
図3・39

(拡大画面:11KB)
図3・40
