2.4.3 ハンガ吊り脚 略して脚という。ハンガを天井から吊り下げるために使われ、帯鋼、形鋼などがある。
2.4.3 ハンガ吊り脚
略して脚という。ハンガを天井から吊り下げるために使われ、帯鋼、形鋼などがある。
図2.9 ハンガ吊り脚
2.4.4 ランナバー ハンガの吊り脚を直接吊り下げずにビーム間に横方向に帯鋼、丸鋼、パイプなどを渡し、これにハンガ吊り脚又は直接にハンガを取付けるような場合に使う。
2.4.4 ランナバー
ハンガの吊り脚を直接吊り下げずにビーム間に横方向に帯鋼、丸鋼、パイプなどを渡し、これにハンガ吊り脚又は直接にハンガを取付けるような場合に使う。
図2.10 ランナバー
2.4.5 ケーブルダクト 軟鋼板のコ字形(金属導板で長いもの)としたもので、主に上向(U)に付けられ、ケーブルを支持するものに使われる。
2.4.5 ケーブルダクト
軟鋼板のコ字形(金属導板で長いもの)としたもので、主に上向(U)に付けられ、ケーブルを支持するものに使われる。

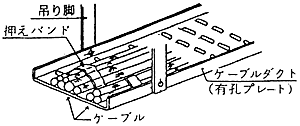

図2.11 ケーブルダクト
