3.2.1.2　システム構成

　

モード3では、音声(V)及びデータ(D)を扱うために各スロット別にVまたはDを定めたシステム構成が定義されている。

標準レンジでは4種、拡張レンジでは3種が定義されている。

図3.2.1.2-1に標準レンジのシステム構成図、図3.2.1.2-2に拡張レンジのシステム構成図を示す。また、表3.2.1.2にシステム構成一覧を示す。

　

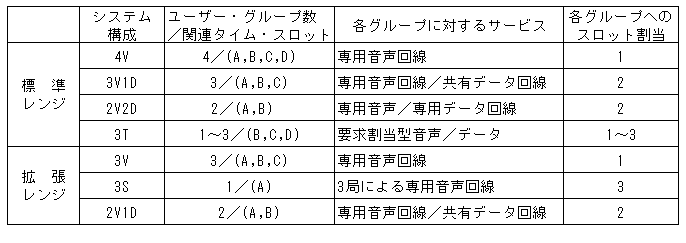

表3.2.1.2　システム構成
