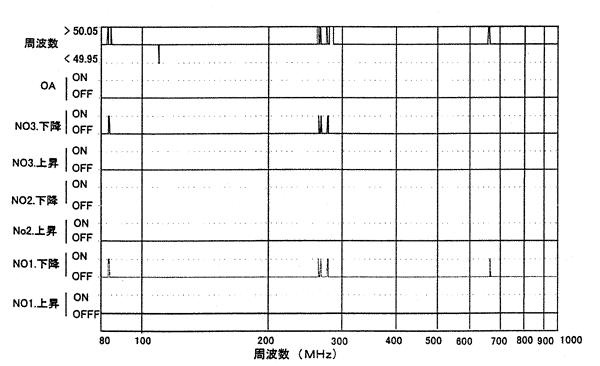

00〜05(注)が時々ONになった。この時間はいずれも1秒以下である。これは電源周波数が変動すると変動時間の長さ等の条件によって速度上昇又は速度下降信号が出力されるためである。
これを確認するために接点出力の00〜05を単独にモニタし、電源周波数の変動による出力の変化を計測した。下図に測定系統図を示す。BPF(バンドパスフィルタ)は20dB/oct、カウンタは7桁を表示するものを使用した。
(注)O0〜O5：No l速度上昇、No.1速度下降、No.2速度上昇、No.2速度下降、No.3速度上昇、No.3速度下降の出力信号であり、どれかがONになると出力される。
