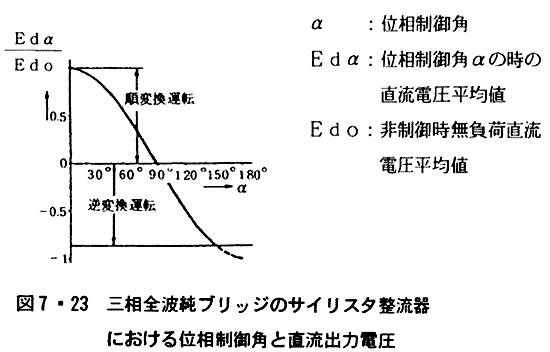

転(整流器運転)から，発電機として動作する逆変換運転(インバータ運転)まで広い範囲でサイリスタを動作させることができる。この動作特性を図示すると図7・23のように直流電圧はα=90°付近で位相制御角αにほぼ比例して変化することを示している。

(3)サイリスタ整流器の位相制御角と直流電圧

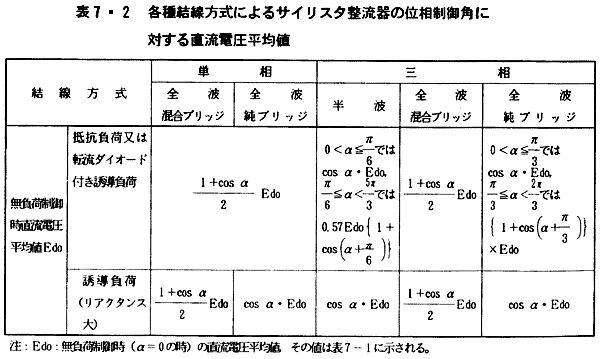

前各項にて代表的なサイリスタ整流回路の動作について概念的な説明を行ったが，位相制御角と直流電圧との関係を数式で示すと表7・2の通りで，これを連続的特性曲線として表したものは図7・24に示される。
