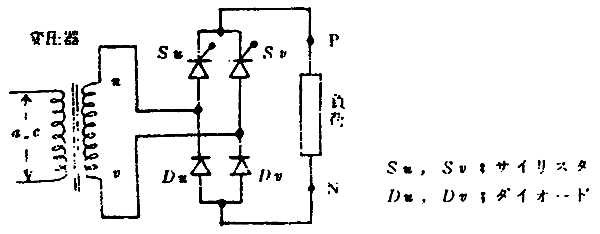

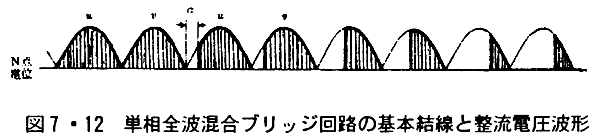

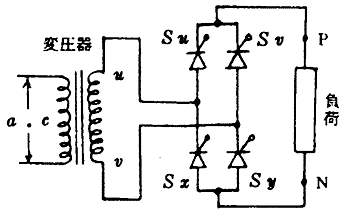

(b)単相全波純ブリッジ
整流アーム全部にサイリスタを使用しており,単相電源を使用した可変電圧直流電源として広く利用される。順変換運転(整流器運転)ばかりでなく,逆変換運転(インバータ運転)も可能である。

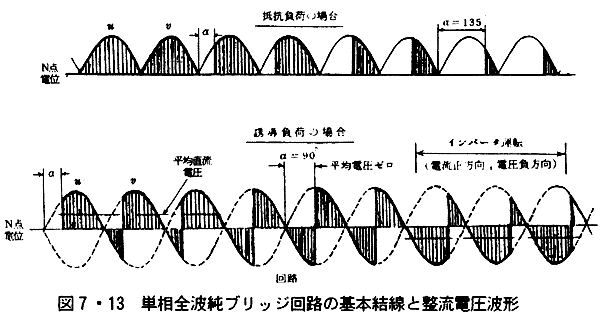

抵抗負荷:α=180°で電圧零となる。
誘導負荷:α=90°で電圧零となる。
